Bảng Tra Đường Kính Ngoài Của Các Loại Dây Cáp Điện

Thành Đạt hân hạnh đồng hành cùng các kỹ sư thiết kế cơ điện, nhà thầu thi công m&e và quý khách hàng mang đến giải pháp tối ưu hóa hệ thống vật tư với bảng tra đường kính ngoài của các loại dây cáp điện chuẩn xác nhất. Trong quy trình thiết kế và thi công hệ thống điện, bên cạnh thông số về dòng tải hay công suất, đường kính ngoài (ký hiệu là D, tính bằng mm) của sợi cáp là một dữ liệu kỹ thuật cực kỳ quan trọng. Việc nắm rõ đường kính tổng thể của dây dẫn giúp kỹ sư tính toán chính xác kích thước ống luồn dây, diện tích thang máng cáp và xác định bán kính uốn cong an toàn cho cáp. Bài viết này sẽ cung cấp bảng tra cứu nhanh thông số đường kính ngoài của các loại cáp thông dụng nhất hiện nay.

Vì Sao Kỹ Sư Cần Tra Cứu Đường Kính Ngoài Của Cáp Điện?

Đường kính ngoài của sợi cáp (bao gồm lõi dẫn, các lớp cách điện, lớp độn và vỏ bọc ngoài cùng) là biến số bắt buộc phải có để triển khai thi công thực địa vì những lý do sau:

Lựa Chọn Kích Thước Ống Luồn Dây Điện Chuẩn Xác

Theo các tiêu chuẩn kỹ thuật điện hiện hành (như TCVN hoặc NEC), để đảm bảo an toàn tản nhiệt và dễ dàng trong việc kéo rải dây hoặc thay thế sau này, tổng diện tích mặt cắt của các sợi cáp không được vượt quá 40% đến 50% diện tích thông thủy bên trong của ống luồn (ống ghen PVC hoặc ống thép luồn dây). Việc biết đường kính ngoài (D) giúp bạn tính được đường kính ống luồn tối thiểu cần mua, tránh hiện tượng nhồi nhét dây gây nghẹt, trầy xước vỏ cáp.

Tính Toán Kích Thước Và Độ Lấp Đầy Của Thang Máng Cáp

Khi gom nhiều tuyến cáp động lực chạy chung trên máng cáp, đường kính ngoài của từng sợi dây sẽ quyết định độ rộng (W) và độ cao (H) của máng. Tra cứu chính xác thông số này giúp nhà thầu tránh được việc chọn máng quá nhỏ gây chồng chéo cáp lên nhau (gây om nhiệt và giảm dòng tải cho phép) hoặc máng quá lớn gây lãng phí chi phí vật tư.

Xác Định Bán Kính Uốn Tối Thiểu Của Cáp

Như tiêu chuẩn quốc tế IEC đã quy định, bán kính uốn cong an toàn tối thiểu của một sợi cáp được tính trực tiếp bằng hệ số nhân với đường kính ngoài (R = k * D). Nếu không biết chính xác đường kính ngoài, kỹ sư không thể tính được khoảng không gian cần thiết để làm khúc cua ép góc cho cáp tại đáy tủ điện hay các góc rẽ nhánh.

Bảng Tra Đường Kính Ngoài Của Các Loại Dây Cáp Điện Thông Dụng

Dưới đây là bảng tra cứu đường kính ngoài gần đúng (thông số trung bình từ các nhà sản xuất cáp uy tín như CADIVI, LS Vina) của các loại dây điện dân dụng lõi đơn (CV) và cáp động lực nhiều lõi (CVV, CXV) điện áp 0.6/1kV.

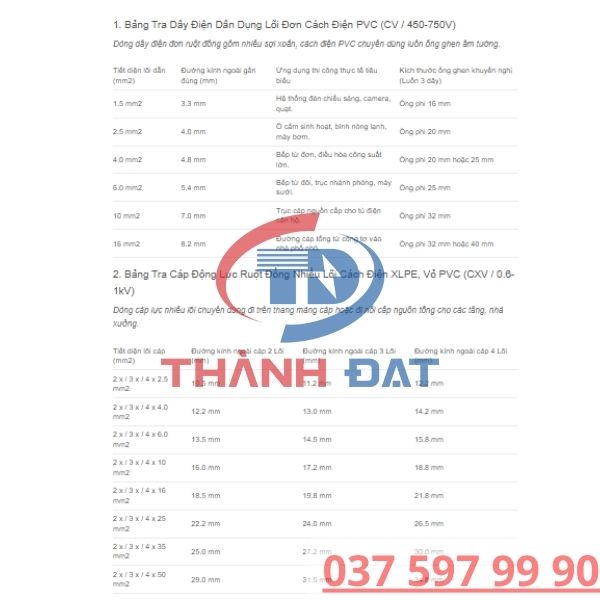

1. Bảng Tra Dây Điện Dân Dụng Lõi Đơn Cách Điện PVC (CV / 450-750V)

Dòng dây điện đơn ruột đồng gồm nhiều sợi xoắn, cách điện PVC chuyên dùng luồn ống ghen âm tường.

Tiết diện lõi dẫn (mm2)	Đường kính ngoài gần đúng (mm)	Ứng dụng thi công thực tế tiêu biểu	Kích thước ống ghen khuyến nghị (Luồn 3 dây)
1.5 mm2	3.3 mm	Hệ thống đèn chiếu sáng, camera, quạt.	Ống phi 16 mm
2.5 mm2	4.0 mm	Ổ cắm sinh hoạt, bình nóng lạnh, máy bơm.	Ống phi 20 mm
4.0 mm2	4.8 mm	Bếp từ đơn, điều hòa công suất lớn.	Ống phi 20 mm hoặc 25 mm
6.0 mm2	5.4 mm	Bếp từ đôi, trục nhánh phòng, máy sưởi.	Ống phi 25 mm
10 mm2	7.0 mm	Trục cáp nguồn cấp cho tủ điện căn hộ.	Ống phi 32 mm
16 mm2	8.2 mm	Đường cáp tổng từ công tơ vào nhà phố nhỏ.	Ống phi 32 mm hoặc 40 mm

2. Bảng Tra Cáp Động Lực Ruột Đồng Nhiều Lõi Cách Điện XLPE, Vỏ PVC (CXV / 0.6-1kV)

Dòng cáp lực nhiều lõi chuyên dùng đi trên thang máng cáp hoặc đi nổi cấp nguồn tổng cho các tầng, nhà xưởng.

Tiết diện lõi cáp (mm2)	Đường kính ngoài cáp 2 Lõi (mm)	Đường kính ngoài cáp 3 Lõi (mm)	Đường kính ngoài cáp 4 Lõi (mm)
2 x / 3 x / 4 x 2.5 mm2	10.5 mm	11.2 mm	12.2 mm
2 x / 3 x / 4 x 4.0 mm2	12.2 mm	13.0 mm	14.2 mm
2 x / 3 x / 4 x 6.0 mm2	13.5 mm	14.5 mm	15.8 mm
2 x / 3 x / 4 x 10 mm2	16.0 mm	17.2 mm	18.8 mm
2 x / 3 x / 4 x 16 mm2	18.5 mm	19.8 mm	21.8 mm
2 x / 3 x / 4 x 25 mm2	22.2 mm	24.0 mm	26.5 mm
2 x / 3 x / 4 x 35 mm2	25.0 mm	27.2 mm	30.0 mm
2 x / 3 x / 4 x 50 mm2	29.0 mm	31.5 mm	34.8 mm

Các Yếu Tố Khiến Đường Kính Ngoài Của Cáp Điện Thay Đổi

Khi tiến hành bóc tách bản vẽ hoặc mua sắm ống luồn dây, bạn cần chú ý đến cấu trúc chi tiết của sợi cáp vì đường kính ngoài có thể chênh lệch rất lớn dù có cùng tiết diện lõi dẫn:

• Lớp Giáp Bảo Vệ Kim Loại (DSTA / SWA): Cáp ngầm hạ thế có lớp giáp bảo vệ chống va đập bằng băng thép (DSTA) hoặc sợi thép (SWA) luôn có đường kính ngoài lớn hơn từ 3mm đến 6mm so với cáp tiêu chuẩn không giáp bảo vệ cùng cỡ lõi do phải bọc thêm lớp băng kim loại và một lớp vỏ nhựa bọc lót bên trong.

• Vật Liệu Cách Điện (PVC so với XLPE): Lớp cách điện XLPE có khả năng chịu nhiệt và cách điện cao hơn nhựa PVC, giúp độ dày lớp cách điện này mỏng hơn. Do đó, cáp cách điện XLPE thường có đường kính ngoài gọn gàng hơn một chút so với cáp cách điện PVC.

• Cáp Chống Cháy (FR): Cáp chống cháy thường được quấn thêm các lớp băng mica chịu nhiệt quanh lõi đồng trước khi bọc cách điện. Lớp băng bổ sung này sẽ làm tăng nhẹ đường kính ngoài tổng thể của sợi dây.

Hướng Dẫn Chọn Kích Thước Ống Luồn Dây Dựa Vào Đường Kính Ngoài

Để tính nhanh đường kính trong tối thiểu của ống luồn dây khi kéo nhiều sợi cáp đi chung, bạn hãy áp dụng công thức kinh nghiệm kỹ thuật sau:

1. Tính tổng diện tích mặt cắt của các sợi cáp:

   • Diện tích 1 sợi cáp = 3.14 * (Đường kính ngoài D / 2) bình phương.

   • Cộng diện tích của tất cả các sợi cáp dự định luồn vào chung một ống.

2. Tính diện tích thông thủy tối thiểu của ống luồn:

   • Diện tích ống luồn cần thiết = Tổng diện tích các sợi cáp / 0.4 (áp dụng tiêu chuẩn độ lấp đầy tối đa là 40%).

3. Xác định đường kính trong của ống: Từ diện tích ống cần thiết, suy ra đường kính trong tối thiểu của ống dẫn và đối chiếu với các kích thước ống thương mại trên thị trường (phi 16, 20, 25, 32, 40, 50 mm…) để chọn mua chủng loại phù hợp lớn hơn gần nhất.

Kết Luận

Nắm vững và sử dụng bảng tra đường kính ngoài của các loại dây cáp điện là chìa khóa giúp các kỹ sư cơ điện loại bỏ hoàn toàn các phán đoán cảm tính, tối ưu hóa quy cách hệ thống ống luồn dây, máng cáp và bảo vệ sợi cáp an toàn tuyệt đối trong suốt quá trình thi công kéo rải.
