Bảng Tra Sụt Áp Cho Dây Cáp Điện Theo Chiều Dài

Thành Đạt đồng hành cùng các kỹ sư cơ điện, nhà thầu xây dựng và chủ đầu tư mang đến giải pháp kỹ thuật tối ưu với bảng tra sụt áp cho dây cáp điện theo chiều dài chuẩn xác nhất. Khi thiết kế hệ thống điện, việc chọn tiết diện dây dẫn không chỉ dựa vào dòng tải định mức của thiết bị mà còn phải kiểm soát độ hao hụt điện áp trên suốt tuyến cáp. Đặc biệt, với các công trình có đường cáp kéo dài hàng chục đến hàng trăm mét, hiện tượng sụt áp ở cuối nguồn là nguyên nhân trực tiếp khiến máy móc hoạt động chập chờn, cháy động cơ hoặc hư hỏng thiết bị. Bài viết này sẽ giúp bạn làm chủ cách tính và tra cứu độ sụt áp thực tế một cách khoa học nhất.

Hiện Tượng Sụt Áp Trên Đường Dây Là Gì? Vì Sao Cần Phải Tính Toán?

Sụt áp (Voltage Drop) là hiện tượng sụt giảm trị số điện áp từ nguồn cấp (ví dụ đầu tủ điện tổng) đến điểm tiêu thụ cuối cùng (thiết bị điện) do điện trở và điện kháng của bản thân sợi dây cáp gây ra.

Hệ Quả Nguy Hiểm Khi Độ Sụt Áp Vượt Quá Mức Cho Phép

Theo các tiêu chuẩn kỹ thuật điện quốc gia (như TCVN), độ sụt áp cho phép của hệ thống điện hạ thế dân dụng và công nghiệp thường nằm trong giới hạn:

• Không quá 3% đối với hệ thống chiếu sáng.

• Không quá 5% đối với hệ thống động lực, động cơ điện, thiết bị công suất lớn.

Nếu thiết kế bỏ qua bước tính toán này và để sụt áp vượt quá 5%:

• Thiết bị hoạt động chập chờn: Động cơ 3 pha, điều hòa nhiệt độ hoặc máy bơm không đủ điện áp khởi động, sinh ra tiếng kêu ù lớn và tự ngắt liên tục.

• Nguy cơ cháy nổ do phát nhiệt: Để bù lại lượng điện áp bị thiếu, dòng điện (Ampe) đi qua thiết bị sẽ tự động tăng lên. Dòng điện tăng cao chạy qua sợi dây đang bị sụt áp sẽ tích tụ nhiệt lượng cực kỳ lớn, làm nóng chảy vỏ cách điện và gây chập cháy nguy hiểm.

• Tổn thất điện năng tiêu hao cực lớn: Điện năng bị lãng phí vô ích dưới dạng nhiệt lượng tỏa ra dọc theo chiều dài dây dẫn, khiến hóa đơn tiền điện tăng vọt.

Bảng Tra Sụt Áp Cho Dây Cáp Đồng (Cu) Theo Chiều Dài Và Dòng Điện

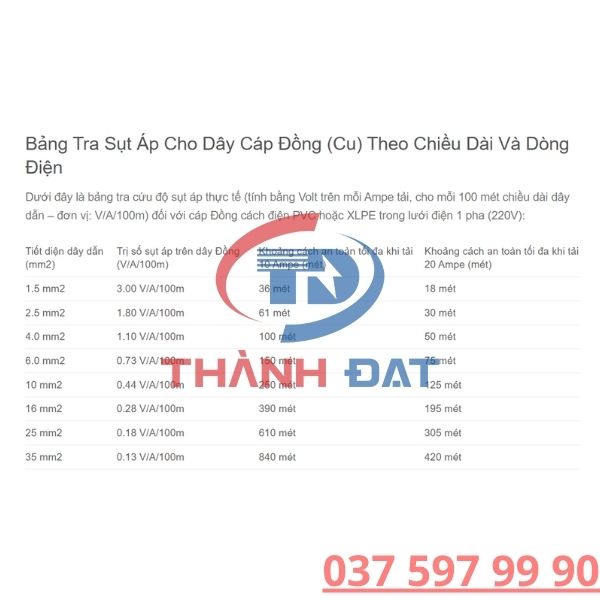

Dưới đây là bảng tra cứu độ sụt áp thực tế (tính bằng Volt trên mỗi Ampe tải, cho mỗi 100 mét chiều dài dây dẫn – đơn vị: V/A/100m) đối với cáp Đồng cách điện PVC hoặc XLPE trong lưới điện 1 pha (220V):

Tiết diện dây dẫn (mm2)	Trị số sụt áp trên dây Đồng (V/A/100m)	Khoảng cách an toàn tối đa khi tải 10 Ampe (mét)	Khoảng cách an toàn tối đa khi tải 20 Ampe (mét)
1.5 mm2	3.00 V/A/100m	36 mét	18 mét
2.5 mm2	1.80 V/A/100m	61 mét	30 mét
4.0 mm2	1.10 V/A/100m	100 mét	50 mét
6.0 mm2	0.73 V/A/100m	150 mét	75 mét
10 mm2	0.44 V/A/100m	250 mét	125 mét
16 mm2	0.28 V/A/100m	390 mét	195 mét
25 mm2	0.18 V/A/100m	610 mét	305 mét
35 mm2	0.13 V/A/100m	840 mét	420 mét

Ghi chú: “Khoảng cách an toàn tối đa” trong bảng được tính dựa trên giới hạn sụt áp tối đa cho phép là 5% đối với điện áp 220V (tương đương sụt giảm không quá 11 Volt).

Công Thức Tính Độ Sụt Áp Thực Tế Cho Tuyến Dây

Để chủ động tính toán chính xác cho mọi trường hợp dòng điện và chiều dài bất kỳ, bạn hãy áp dụng công thức tiêu chuẩn kỹ thuật điện dưới đây:

Công Thức Sụt Áp Cho Mạng Điện 1 Pha (220V)

Delta U = 2 * I * L * (R * cosphi + X * sinphi)

Để đơn giản hóa trong tính toán thực tế cho cáp có tiết diện dưới 50 mm2 (nơi điện kháng X rất nhỏ có thể bỏ qua), ta áp dụng công thức rút gọn:

Delta U = 2 * I * L * r

Trong đó:

• Delta U: Độ sụt áp thực tế trên đường dây (tính bằng Volt).

• I: Cường độ dòng điện chạy qua dây dẫn (tính bằng Ampe).

• L: Chiều dài thực tế của một chiều tuyến dây (tính bằng km).

• r: Điện trở một chiều của dây dẫn ở nhiệt độ vận hành (Ohm/km), được cung cấp trong bảng tra kỹ thuật của nhà sản xuất cáp.

Ví Dụ Thực Tế Tính Sụt Áp Và Cách Giải Quyết Bù Áp

Giả sử bạn cần kéo một đường dây Đồng 1 pha dài 80 mét để cấp điện cho một máy bơm công nghiệp có dòng điện làm việc liên tục là 16 Ampe. Bạn phân vân giữa việc chọn dây 2.5 mm2 hay dây 4.0 mm2:

• Trường hợp 1: Nếu chọn dây 2.5 mm2 (có điện trở r khoảng 7.41 Ohm/km):

  • Sụt áp Delta U = 2 * 16 Ampe * 0.08 km * 7.41 Ohm/km = 18.96 Volt.

  • Tỷ lệ phần trăm sụt áp = (18.96 / 220) * 100% = 8.6% (Vượt quá xa giới hạn an toàn 5%). Máy bơm sẽ chạy rất nóng và sụt áp mạnh.

• Trường hợp 2: Nếu chọn dây 4.0 mm2 (có điện trở r khoảng 4.61 Ohm/km):

  • Sụt áp Delta U = 2 * 16 Ampe * 0.08 km * 4.61 Ohm/km = 11.8 Volt.

  • Tỷ lệ phần trăm sụt áp = (11.8 / 220) * 100% = 5.3% (Gần sát ngưỡng 5%, có thể chấp nhận được nhưng khuyến nghị tốt nhất nên nâng lên dây 6.0 mm2 để đưa độ sụt áp về mức lý tưởng 3.5%).

Quy Trình 3 Bước Khắc Phục Hiện Tượng Sụt Áp Tại Công Trình

Khi tiến hành tính toán chọn dây cáp điện cho các tuyến cáp có chiều dài lớn hơn 50 mét, hãy luôn áp dụng quy trình kiểm tra và bù áp sau:

Bước 1: Tra Cứu Dòng Tải Định Mức

Trước tiên, bạn vẫn phải sử dụng bảng tra dòng tải cáp điện thông thường để chọn ra tiết diện dây tối thiểu đủ khả năng chịu dòng điện Ampe của phụ tải mà không bị cháy.

Bước 2: Tính Sụt Áp Theo Chiều Dài Thực Tế

Áp dụng công thức hoặc bảng tra sụt áp phía trên với chiều dài tuyến cáp thực địa để tìm ra độ sụt áp Delta U.

Bước 3: Tăng Cấp Tiết Diện Dây (Bù Áp)

Nếu kết quả sụt áp Delta U vượt quá giới hạn 5% điện áp định mức (11V đối với lưới 220V, hoặc 19V đối với lưới 380V), bạn bắt buộc phải tiến hành tăng tiết diện dây dẫn lên từ 1 đến 2 cấp thương mại (ví dụ tăng từ dây 4.0 mm2 lên 6.0 mm2 hoặc 10 mm2) cho đến khi độ sụt áp nằm trong phạm vi an toàn, bất kể dòng tải thực tế của thiết bị có nhỏ đi chăng nữa.

Kết Luận

Kiểm soát độ sụt áp là mắt xích cực kỳ quan trọng giúp đảm bảo hệ thống điện vận hành ổn định, an toàn và tiết kiệm điện năng. Việc sử dụng bảng tra sụt áp cho dây cáp điện theo chiều dài giúp loại bỏ hoàn toàn các lỗi thiết kế cảm tính, hạn chế tối đa nguy cơ cháy nổ do phát nhiệt âm thầm cuối nguồn và kéo dài tuổi thọ cho mọi thiết bị điện trong công trình.
