Bảng Tra Tiết Diện Dây Điện Theo Công Suất Chuẩn Kỹ Thuật

Thành Đạt đồng hành cùng các kỹ sư cơ điện, nhà thầu và hộ gia đình mang đến giải pháp tối ưu hóa mạng lưới điện với bảng tra tiết diện dây điện theo công suất chuẩn xác nhất. Trong thiết kế và thi công hệ thống điện, việc lựa chọn kích cỡ dây dẫn phù hợp với công suất thiết bị là bước then chốt quyết định tính an toàn và độ bền của toàn bộ công trình. Bài viết này sẽ cung cấp bảng tra cứu nhanh đồng bộ giữa công suất (kW), dòng điện (Ampe) và kích cỡ dây tương ứng theo đúng tiêu chuẩn kỹ thuật hiện hành.

Tầm Quan Trọng Của Việc Chọn Tiết Diện Dây Theo Công Suất

Nhiều người khi lắp đặt hệ thống điện thường chọn dây dẫn theo quán tính hoặc ước lượng cảm tính, dẫn đến việc dây quá nhỏ gây quá tải hoặc quá lớn gây lãng phí ngân sách.

Nguy Cơ Từ Việc Chọn Dây Điện Thiếu Tiết Diện

• Gây tích tụ nhiệt và chập cháy: Khi thiết bị có công suất lớn hoạt động, dòng điện chạy qua dây dẫn vượt quá khả năng chịu tải sẽ sinh nhiệt cực kỳ lớn. Lớp vỏ nhựa cách điện PVC sẽ bị chảy ra, dẫn đến chập mạch và hỏa hoạn.

• Hiện tượng sụt áp trên đường dây: Tiết diện dây quá nhỏ sẽ làm tăng điện trở của đường truyền. Điện áp ở cuối nguồn bị sụt giảm mạnh khiến các thiết bị công suất lớn như máy lạnh, máy bơm không thể khởi động hoặc hoạt động yếu, dễ hư hỏng.

Lợi Ích Khi Chọn Dây Đúng Chuẩn Kỹ Thuật

Việc sử dụng bảng tra tiết diện dây điện theo công suất giúp hệ thống điện vận hành mát mẻ, an toàn tuyệt đối dưới tải liên tục. Đồng thời, nó tạo không gian dự phòng hợp lý để chủ đầu tư dễ dàng nâng cấp, lắp đặt thêm thiết bị điện trong tương lai mà không phải đục tường thay dây mới.

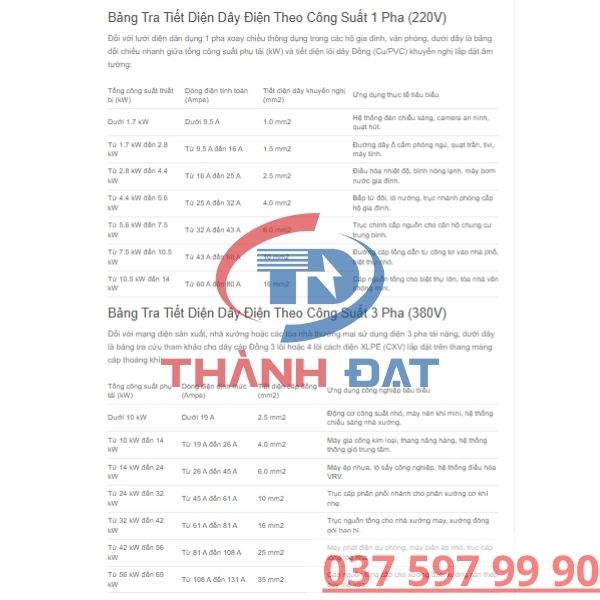

Bảng Tra Tiết Diện Dây Điện Theo Công Suất 1 Pha (220V)

Đối với lưới điện dân dụng 1 pha xoay chiều thông dụng trong các hộ gia đình, văn phòng, dưới đây là bảng đối chiếu nhanh giữa tổng công suất phụ tải (kW) và tiết diện lõi dây Đồng (Cu/PVC) khuyến nghị lắp đặt âm tường:

Tổng công suất thiết bị (kW)	Dòng điện tính toán (Ampe)	Tiết diện dây khuyến nghị (mm2)	Ứng dụng thực tế tiêu biểu
Dưới 1.7 kW	Dưới 9.5 A	1.0 mm2	Hệ thống đèn chiếu sáng, camera an ninh, quạt hút.
Từ 1.7 kW đến 2.8 kW	Từ 9.5 A đến 16 A	1.5 mm2	Đường dây ổ cắm phòng ngủ, quạt trần, tivi, máy tính.
Từ 2.8 kW đến 4.4 kW	Từ 16 A đến 25 A	2.5 mm2	Điều hòa nhiệt độ, bình nóng lạnh, máy bơm nước gia đình.
Từ 4.4 kW đến 5.6 kW	Từ 25 A đến 32 A	4.0 mm2	Bếp từ đôi, lò nướng, trục nhánh phòng cấp hộ gia đình.
Từ 5.6 kW đến 7.5 kW	Từ 32 A đến 43 A	6.0 mm2	Trục chính cấp nguồn cho căn hộ chung cư trung bình.
Từ 7.5 kW đến 10.5 kW	Từ 43 A đến 60 A	10 mm2	Đường cáp tổng dẫn từ công tơ vào nhà phố, biệt thự nhỏ.
Từ 10.5 kW đến 14 kW	Từ 60 A đến 80 A	16 mm2	Cáp nguồn tổng cho biệt thự lớn, tòa nhà văn phòng mini.

Bảng Tra Tiết Diện Dây Điện Theo Công Suất 3 Pha (380V)

Đối với mạng điện sản xuất, nhà xưởng hoặc các tòa nhà thương mại sử dụng điện 3 pha tải nặng, dưới đây là bảng tra cứu tham khảo cho dây cáp Đồng 3 lõi hoặc 4 lõi cách điện XLPE (CXV) lắp đặt trên thang máng cáp thoáng khí:

Tổng công suất phụ tải (kW)	Dòng điện định mức (Ampe)	Tiết diện cáp đồng (mm2)	Ứng dụng công nghiệp tiêu biểu
Dưới 10 kW	Dưới 19 A	2.5 mm2	Động cơ công suất nhỏ, máy nén khí mini, hệ thống chiếu sáng nhà xưởng.
Từ 10 kW đến 14 kW	Từ 19 A đến 26 A	4.0 mm2	Máy gia công kim loại, thang nâng hàng, hệ thống thông gió trung tâm.
Từ 14 kW đến 24 kW	Từ 26 A đến 45 A	6.0 mm2	Máy ép nhựa, lò sấy công nghiệp, hệ thống điều hòa VRV.
Từ 24 kW đến 32 kW	Từ 45 A đến 61 A	10 mm2	Trục cáp phân phối nhánh cho phân xưởng cơ khí nhẹ.
Từ 32 kW đến 42 kW	Từ 61 A đến 81 A	16 mm2	Trục nguồn tổng cho nhà xưởng may, xưởng đóng gói bao bì.
Từ 42 kW đến 56 kW	Từ 81 A đến 108 A	25 mm2	Máy phát điện dự phòng, máy biến áp nhỏ, trục cáp tổng tòa nhà.
Từ 56 kW đến 69 kW	Từ 108 A đến 131 A	35 mm2	Cáp nguồn tổng cấp cho xưởng đúc, xưởng cán thép quy mô vừa.

Hướng Dẫn Cách Tính Toán Chọn Dây Cáp Điện Thực Tế

Bên cạnh việc tra bảng, các kỹ sư thường áp dụng quy trình tính toán chọn dây cáp điện theo công thức chuẩn dưới đây để đảm bảo độ chính xác tuyệt đối cho từng điều kiện lắp đặt cụ thể:

Bước 1: Xác Định Dòng Điện Tính Toán (I)

Bạn cần chuyển đổi công suất của thiết bị về cường độ dòng điện Ampe theo công thức:

• Mạng 1 pha (220V): I = P / (220 * cosphi)

• Mạng 3 pha (380V): I = P / (1.732 * 380 * cosphi)

  (Trong đó, P là công suất tính bằng Watt, cosphi là hệ số công suất, thường lấy trung bình từ 0.8 đến 0.85).

Bước 2: Áp Dụng Hệ Số Dự Phòng An Toàn

Để dây dẫn hoạt động mát mẻ và chịu được dòng khởi động, dòng điện chọn dây cần được nhân thêm hệ số an toàn tối thiểu là 1.2 (tương đương dự phòng 20% công suất):

• I chọn dây = I tính toán * 1.2

Bước 3: Tra Cứu Tiết Diện Lõi Và Phối Hợp CB Bảo Vệ

Dựa vào dòng điện chọn dây ở Bước 2, bạn tiến hành tra bảng dòng tải cáp điện để lựa chọn kích cỡ dây tương ứng. Đồng thời, hãy luôn đảm bảo nguyên tắc phối hợp an toàn:

• Dòng điện phụ tải < Dòng định mức Aptomat (CB) < Dòng tải tối đa của dây điện.

Những Biến Số Thực Địa Cần Lưu Ý Khi Chọn Dây Dẫn

• Khoảng Cách Đi Tuyến Dây: Nếu chiều dài đường truyền từ tủ điện tổng đến thiết bị vượt quá 50 mét, hiện tượng sụt áp trên đường dây sẽ xảy ra rõ rệt. Khi đó, bạn bắt buộc phải tăng tiết diện dây lên từ 1 đến 2 cấp thương mại so với bảng tra thông thường để bù lại lượng điện áp hao hụt.

• Phương Pháp Đi Dây: Dây điện đi ngầm trong lòng đất hoặc bó chặt chung máng cáp kín sẽ tản nhiệt kém hơn rất nhiều so với dây đi lộ thiên trên thang máng cáp thoáng khí. Hãy chủ động chọn cỡ dây lớn hơn để tránh hiện tượng tích tụ nhiệt gây lão hóa vỏ cách điện.

Kết Luận

Sử dụng bảng tra tiết diện dây điện theo công suất là phương pháp nhanh chóng, an toàn và khoa học giúp bảo vệ toàn diện cho hệ thống cơ điện của bạn. Việc hiểu rõ mối liên hệ giữa công suất, dòng tải Ampe và cách đi dây thực tế tại công trình sẽ giúp bạn đưa ra lựa chọn tiết diện dây tối ưu nhất, vừa đảm bảo an toàn cháy nổ, vừa tiết kiệm chi phí đầu tư.
