Công Cụ Chọn Cáp Điện Theo Dòng Tải Trực Tuyến Chính Xác Nhất
Thành Đạt đồng hành cùng kỹ sư và nhà thầu mang đến giải pháp tối ưu hệ thống với công cụ chọn cáp điện theo dòng tải trực tuyến chính xác nhất. Khi thiết kế hay cải tạo hệ thống cơ điện, việc xác định kích cỡ cáp dựa trên cường độ dòng điện (Ampe) là tiêu chuẩn kỹ thuật bắt buộc để đảm bảo mạng lưới vận hành ổn định. Nhiều trường hợp chỉ tính toán dựa trên công suất danh định mà bỏ qua dòng tải thực tế, dẫn đến hiện tượng cáp bị nóng, tổn hao điện năng lớn hoặc nhảy át-tô-mát liên tục.
Có thể bạn quan tâm: Bảng giá dây cáp điện CADIVI mới nhất
Bảng Tra Chọn Cáp Điện Theo Dòng Tải Tối Đa (Tham Khảo)
Để thuận tiện cho việc đối chiếu nhanh khi đi công trình, Thành Đạt tổng hợp bảng tra cứu khả năng chịu dòng tải liên tục của cáp đồng (Cu/PVC) lắp đặt trong ống ghen âm tường thông dụng:
| Cường độ dòng tải thực tế (A) | Tiết diện lõi cáp khuyến nghị (mm2) | Dòng tải tối đa cho phép (A) | Ứng dụng công trình tiêu biểu |
| Dưới 9 A | 1.0 mm2 | 11 A | Hệ thống đèn Led, camera giám sát |
| Từ 9 A đến 14 A | 1.5 mm2 | 16 A | Mạch điện ổ cắm phòng ngủ, quạt trần |
| Từ 14 A đến 20 A | 2.5 mm2 | 25 A | Trục nhánh tầng, điều hòa, bình nóng lạnh |
| Từ 20 A đến 28 A | 4.0 mm2 | 32 A | Bếp từ trung tâm, máy bơm công suất lớn |
| Từ 28 A đến 38 A | 6.0 mm2 | 43 A | Đường cáp cấp nguồn chính cho căn hộ |
| Từ 38 A đến 54 A | 10.0 mm2 | 60 A | Cáp tổng từ công tơ vào nhà phố, biệt thự |
| Từ 54 A đến 71 A | 16.0 mm2 | 80 A | Cáp nguồn cho xưởng sản xuất nhỏ, văn phòng |
Hướng Dẫn Sử Dụng Bảng Tra Chọn Cáp Điện Theo Dòng Tải Nhanh Từ Thành Đạt
Để lựa chọn kích cỡ cáp điện an toàn theo cường độ dòng tải (Ampe) mà không lo lỗi hệ thống, quý khách thực hiện theo 3 bước hướng dẫn sau:
Bước 1: Xác định cường độ dòng điện tổng của hệ thống (Ví dụ: Thiết bị có dòng tải thực tế đo được hoặc tính toán là 25A).
Bước 2: Tra cứu giá trị Ampe đó vào cột “Dòng Điện Chịu Tải Thực Tế” ở bảng bên dưới.
Bước 3: Dóng thẳng sang cột bên phải để nhận kích cỡ tiết diện lõi cáp khuyến nghị an toàn nhất.

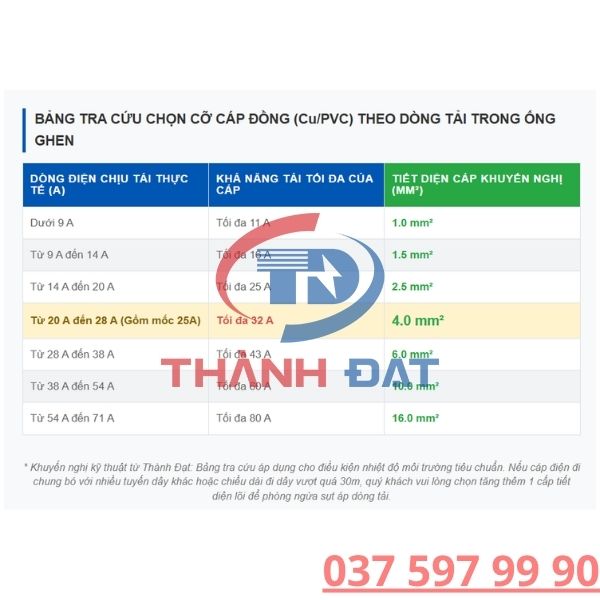

BẢNG TRA CỨU CHỌN CỠ CÁP ĐỒNG (Cu/PVC) THEO DÒNG TẢI TRONG ỐNG GHEN
| Dòng Điện Chịu Tải Thực Tế (A) | Khả Năng Tải Tối Đa Của Cáp | Tiết Diện Cáp Khuyến Nghị (mm²) |
|---|---|---|
| Dưới 9 A | Tối đa 11 A | 1.0 mm² |
| Từ 9 A đến 14 A | Tối đa 16 A | 1.5 mm² |
| Từ 14 A đến 20 A | Tối đa 25 A | 2.5 mm² |
| Từ 20 A đến 28 A (Gồm mốc 25A) | Tối đa 32 A | 4.0 mm² |
| Từ 28 A đến 38 A | Tối đa 43 A | 6.0 mm² |
| Từ 38 A đến 54 A | Tối đa 60 A | 10.0 mm² |
| Từ 54 A đến 71 A | Tối đa 80 A | 16.0 mm² |
* Khuyến nghị kỹ thuật từ Thành Đạt: Bảng tra cứu áp dụng cho điều kiện nhiệt độ môi trường tiêu chuẩn. Nếu cáp điện đi chung bó với nhiều tuyến dây khác hoặc chiều dài đi dây vượt quá 30m, quý khách vui lòng chọn tăng thêm 1 cấp tiết diện lõi để phòng ngừa sụt áp dòng tải.
Tầm Quan Trọng Của Việc Sử Dụng Công Cụ Chọn Cáp Điện Theo Dòng Tải
Dòng điện (tính bằng Ampe) chính là lượng điện năng thực tế chạy qua lõi cáp trong một đơn vị thời gian. Do đó, dòng tải mới là yếu tố trực tiếp quyết định khả năng sinh nhiệt và mức độ chịu tải của sợi cáp, chứ không phải công suất tổng trên nhãn thiết bị.
Khắc Phục Hiện Tượng Sụt Áp Bằng Công Cụ Chọn Cáp Điện Theo Dòng Tải
Khi dòng tải lớn đi qua sợi cáp có tiết diện quá nhỏ, điện trở của dây sẽ làm tiêu hao một phần điện năng dưới dạng nhiệt. Điều này dẫn đến hiện tượng sụt áp ở cuối đường dây, khiến các thiết bị tiêu thụ điện như động cơ, máy nén điều hòa không thể khởi động hoặc hoạt động yếu, dễ gây cháy máy. Sử dụng công cụ chọn cáp chuyên dụng giúp bạn tính toán chính xác biên độ chịu tải, giữ độ sụt áp luôn nằm trong giới hạn cho phép (thường dưới 5%).
Đảm Bảo Tuổi Thọ Công Trình Nhờ Công Cụ Chọn Cáp Điện Theo Dòng Tải
Cáp điện đi ngầm hoặc đi trong thang máng cáp chịu áp lực nhiệt rất lớn. Nếu chọn cáp sát tải mà không có hệ số dự phòng dòng tải, lớp cách điện sẽ nhanh chóng bị lão hóa, giòn gãy sau vài năm sử dụng. Việc tính toán qua công cụ trực tuyến giúp chủ đầu tư đưa ra lựa chọn cỡ cáp có tuổi thọ vận hành lên đến hàng chục năm, giảm thiểu tối đa chi phí bảo trì, thay thế đắt đỏ.
Cơ Sở Khoa Học Của Công Cụ Chọn Cáp Điện Theo Dòng Tải
Các công cụ tính toán và chọn lựa cáp điện hiện đại đều vận hành dựa trên các quy chuẩn kỹ thuật nghiêm ngặt, kết hợp giữa lý thuyết vật lý điện từ và các tiêu chuẩn quốc tế như IEC 60364.
Mối Quan Hệ Giữa Dòng Tải Liên Tục Và Tiết Diện Lõi
Mỗi loại cáp điện với vật liệu lõi (Đồng hoặc Nhôm) và chất liệu cách điện (PVC hoặc XLPE) sẽ có một giới hạn dòng tải liên tục tối đa (ký hiệu là Idm). Công cụ chọn cáp điện theo dòng tải sẽ đối chiếu cường độ dòng điện tính toán của hệ thống với khả năng tải dòng của từng cỡ cáp tiêu chuẩn, sau đó tự động lọc và đề xuất mã cáp có Idm lớn hơn dòng điện thực tế, kèm theo hệ số suy giảm do môi trường.
Hệ Số Hiệu Chỉnh Nhiệt Độ Và Cách Lắp Đặt Cáp
Trong thực tế kỹ thuật, khả năng mang dòng của cáp bị ảnh hưởng mạnh bởi phương thức lắp đặt. Cáp đặt trong lòng đất tản nhiệt khác với cáp đi trên máng lưới lộ thiên. Công cụ trực tuyến thông minh sẽ tự động nhân thêm các hệ số hiệu chỉnh (K) khi người dùng khai báo cách đi dây, giúp kết quả chọn cáp không bị sai lệch so với môi trường thực tế tại công trình.
Hướng Dẫn Các Bước Lựa Chọn Cáp Điện Theo Dòng Tải
Quy trình chọn cáp bằng công cụ sẽ đạt độ chính xác tuyệt đối nếu bạn thực hiện đầy đủ các bước khảo sát thông số đầu vào dưới đây.
Bước Thu Thập Dữ Liệu Dòng Tải Cho Công Cụ
Tính Toán Dòng Điện Tổng (Ampe)
Bạn có thể xác định dòng điện bằng hai cách: Xem trực tiếp dòng định mức (In) ghi trên nhãn kỹ thuật của máy móc hoặc dùng công thức chuyển đổi từ công suất tổng. Nếu hệ thống chạy nhiều thiết bị đồng thời, dòng tải tổng bằng tổng dòng điện của các thiết bị nhân với hệ số đồng thời (thường chọn từ 0.7 đến 0.85).
Chọn Loại Cáp Và Môi Trường Lắp Đặt
Khai báo rõ loại cáp sử dụng là cáp đơn, cáp đôi hay cáp nhiều lõi; ruột đồng hay ruột nhôm. Đồng thời, xác định cáp sẽ đi âm tường, đi trong lòng đất hay đi trên thang máng cáp thoáng khí.
Phân Tích Kết Quả Và Chọn Cấp Cáp Thương Mại
Sau khi công cụ phân tích và đưa ra tiết diện tính toán, bạn cần chọn cỡ cáp thương phẩm lớn hơn gần nhất được phân phối trên thị trường. Việc chọn dư ra một cấp cáp không chỉ giúp hệ thống chạy “mát” hơn mà còn tạo không gian dự phòng trong trường hợp chủ đầu tư muốn lắp đặt thêm thiết bị điện trong tương lai mà không cần đục tường thay dây mới.
Những Biến Số Cần Lưu Ý Khi Chọn Cáp Điện Theo Dòng Tải
Để đảm bảo an toàn tuyệt đối, người thiết kế hệ thống điện không nên phó mặc hoàn toàn cho máy móc mà cần lưu ý các yếu tố thực địa đặc thù.
Khoảng Cách Truyền Tải Và Độ Sụt Áp Tỷ Lệ Thuận Với Dòng Tải
Dòng tải càng lớn thì tổn hao điện áp trên đường dây càng nghiêm trọng nếu khoảng cách đi cáp dài. Với những đường cáp kéo dài từ 50 mét trở lên (ví dụ từ tủ điện tổng ra sân vườn hoặc nhà xưởng phía sau), bắt buộc phải tính toán tăng tiết diện cáp lên từ 1 đến 2 cấp so với bảng tra dòng tải thông thường để bù lại lượng điện áp bị hao hụt trên đường truyền.
Hiện Tượng Tích Tụ Nhiệt Khi Đi Chung Máng Cáp
Khi nhiều sợi cáp mang dòng tải lớn được bó chặt và xếp chồng lên nhau trong cùng một đường ống hoặc máng cáp kín, nhiệt lượng tỏa ra từ các sợi cáp sẽ tích tụ lại làm tăng nhiệt độ môi trường xung quanh. Điều này làm giảm đáng kể khả năng chịu tải của từng sợi cáp đơn lẻ. Do đó, cần chủ động chọn cỡ cáp lớn hơn hoặc bố trí khoảng cách thông thoáng giữa các sợi cáp khi thi công thực tế.
Kết Luận
Sử dụng công cụ chọn cáp điện theo dòng tải là giải pháp khoa học, nhanh chóng giúp loại bỏ rủi ro và tổn thất cho hệ thống điện. Việc hiểu rõ dòng Ampe thực tế và các yếu tố môi trường đi dây sẽ giúp bạn đưa ra quyết định chọn lựa kích cỡ cáp tối ưu, vừa đảm bảo an toàn phòng chống cháy nổ, vừa mang lại hiệu quả kinh tế cao nhất cho công trình.
