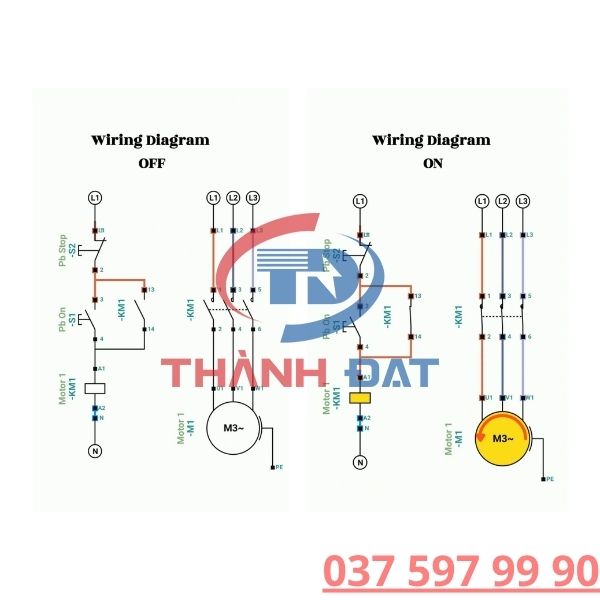

Công Cụ Tính Sụt Áp Dây Cáp Điện Trực Tuyến Chính Xác Nhất

Thành Đạt tiếp tục đồng hành cùng quý kỹ sư, nhà thầu và chủ đầu tư mang đến giải pháp tối ưu hóa hệ thống phân phối điện với công cụ tính sụt áp dây cáp điện trực tuyến. Trong kỹ thuật cơ điện (MEP), việc chọn tiết diện dây theo dòng tải mới chỉ là điều kiện cần. Điều kiện đủ để hệ thống vận hành an toàn và đạt hiệu suất tối đa chính là kiểm soát hiện tượng sụt áp trên đường dây không vượt quá giới hạn cho phép. Bài viết này sẽ phân tích chi tiết bản chất của sụt áp và cung cấp công cụ tính toán tức thời cho công trình của bạn.

Tầm Quan Trọng Của Việc Kiểm Soát Sụt Áp Dây Cáp Điện

Khi dòng điện chạy qua dây dẫn, do bản thân vật liệu làm lõi cáp (Đồng hoặc Nhôm) luôn tồn tại một điện trở và điện kháng nhất định, một phần điện áp sẽ bị tiêu hao dưới dạng nhiệt. Hiện tượng tổn hao này gọi là sụt áp (Voltage Drop).

Hệ Quả Tiêu Cực Khi Sụt Áp Trên Đường Dây Vượt Mức Cho Phép

• Hư hại thiết bị đầu cuối: Các thiết bị có tải cảm lớn như động cơ điện, máy nén của hệ thống điều hòa trung tâm, máy bơm khi bị sụt áp sẽ không đủ mô-men xoắn để khởi động, dẫn đến hiện tượng kẹt dòng, sinh nhiệt cao và cháy cuộn dây.

• Hệ thống chiếu sáng chập chờn: Đèn LED hoặc đèn huỳnh quang bị giảm hiệu suất phát quang rõ rệt, xuất hiện hiện tượng nhấp nháy liên tục làm giảm tuổi thọ đáng kể.

• Lãng phí điện năng lớn: Điện áp sụt giảm đồng nghĩa với việc một lượng lớn điện năng đã bị biến thành nhiệt năng vô ích trên suốt chiều dài đường dây, làm tăng hóa đơn tiền điện một cách bất hợp lý.

Giới Hạn Sụt Áp Tiêu Chuẩn Trong Công Trình

Theo tiêu chuẩn quốc tế IEC 60364 và tiêu chuẩn Việt Nam TCVN 9206, độ sụt áp tối đa cho phép từ điểm cấp nguồn tổng đến thiết bị đầu cuối được quy định nghiêm ngặt:

• Mạch chiếu sáng: Sụt áp tối đa không quá 3%.

• Mạch động lực và các thiết bị tiêu thụ khác: Sụt áp tối đa không quá 5%.

Cơ Sở Khoa Học Của Công Cụ Tính Sụt Áp Dây Cáp Điện

Để đưa ra kết quả chính xác, công cụ tính sụt áp dây cáp điện của Thành Đạt áp dụng các công thức tính toán kỹ thuật điện chuẩn xác dựa trên các thông số thực tế của lưới điện.

Công Thức Tính Sụt Áp Cơ Bản

Đối với lưới điện xoay chiều 1 pha và 3 pha, độ sụt áp (ký hiệu là dU) được xác định dựa trên dòng điện, điện trở, điện kháng và chiều dài dây dẫn:

• Mạng điện 1 pha (220V): dU = 2 * I * L * (R * cosphi + X * sinphi)

• Mạng điện 3 pha (380V): dU = 1.732 * I * L * (R * cosphi + X * sinphi)

Trong đó:

• I: Dòng điện điện tải thực tế (tính bằng Ampe).

• L: Chiều dài tuyến cáp (tính bằng km).

• R, X: Điện trở và điện kháng suất của loại cáp tương ứng (Ohm/km).

• cosphi: Hệ số công suất của phụ tải (thường chọn từ 0.8 đến 0.85 cho hệ thống hỗn hợp).

Sau khi tính được dU, phần trăm sụt áp (%) sẽ được tính bằng công thức: Tỷ lệ sụt áp = (dU / Điện áp nguồn định mức) * 100%.

Các Bước Sử Dụng Công Cụ Tính Toán Chọn Dây Cáp Điện Chống Sụt Áp

Để giải bài toán sụt áp một cách thực dụng nhất khi đi công trình, bạn có thể thực hiện theo quy trình chuẩn sau:

Bước 1: Nhập Các Biến Số Hiện Trường

• Chiều dài tuyến dây: Đo đạc chính xác quãng đường đi dây từ tủ điện tổng đến tủ phân phối nhánh hoặc thiết bị. Khoảng cách càng dài, độ sụt áp càng lớn.

• Dòng điện hoặc Công suất: Xác định cường độ dòng Ampe hoặc tổng công suất kW của thiết bị cần cấp nguồn.

• Điện áp nguồn: Lựa chọn hệ thống điện 1 pha (220V) thông dụng gia đình hoặc 3 pha (380V) công nghiệp.

Bước 2: Đánh Giá Phần Trăm Sụt Áp Và Tăng Cấp Cáp

Nếu kết quả từ công cụ trả về tỷ lệ phần trăm sụt áp lớn hơn mức giới hạn quy định (lớn hơn 3% hoặc lớn hơn 5%), giải pháp bắt buộc là bạn phải tiến hành tính tiết diện cáp theo dòng điện ở một cấp lớn hơn để giảm điện trở lõi, từ đó kéo độ sụt áp về vùng an toàn.

Giải Pháp Khắc Phục Hiện Tượng Tích Tụ Nhiệt Và Sụt Áp Thực Tế

Trong thi công cơ điện thực tế, bên cạnh việc sử dụng công cụ, các kỹ sư Thành Đạt khuyến nghị áp dụng đồng thời các biện pháp sau:

• Nâng Cấp Tiết Diện Cáp Cho Tuyến Đường Dài: Khi khoảng cách truyền tải vượt quá 50 mét, ngay cả khi dòng tải nhỏ, bạn vẫn nên chủ động tăng tiết diện dây lên từ 1 đến 2 cấp thương mại so với bảng tra dòng tải cáp điện thông thường để triệt tiêu độ sụt áp đường dài.

• Tách Lộ Và Giảm Thiểu Hiện Tượng Tích Tụ Nhiệt: Khi đi chung máng cáp, việc nhiều sợi cáp cùng sinh nhiệt sẽ làm tăng điện trở của vật liệu dẫn điện (nhiệt độ tăng làm điện trở tăng), từ đó gián tiếp làm trầm trọng hơn độ sụt áp. Hãy giữ khoảng cách thông thoáng giữa các sợi cáp và không bó quá nhiều dây trong cùng một ống ghen kín.

Kết Luận

Áp dụng công cụ tính sụt áp dây cáp điện trước khi đặt hàng vật tư là bước đi chiến lược giúp bảo vệ toàn diện cho các thiết bị điện đắt tiền của công trình. Việc tính toán kỹ lưỡng giữa khoảng cách, dòng tải và tiết diện dây sẽ giúp hệ thống của bạn luôn vận hành ổn định trong giới hạn điện áp lý tưởng, loại bỏ nguy cơ chập cháy do sụt áp gây ra.
