Bảng Tra Bán Kính Uốn Cáp Điện Theo IEC Chuẩn Nhất

Thành Đạt tiếp tục đồng hành cùng quý kỹ sư cơ điện, các nhà thầu thi công và đơn vị giám sát m&e mang đến giải pháp thi công cáp điện an toàn, chuẩn kỹ thuật với bảng tra bán kính uốn cáp điện theo IEC. Trong quy trình thi công kéo cáp, đặc biệt là các dòng cáp lực kích thước lớn, cáp trung thế hoặc cáp đi ngầm, việc tuân thủ bán kính uốn cong tối thiểu (Minimum Bending Radius) là yêu cầu kỹ thuật bắt buộc. Việc uốn cong cáp quá mức cho phép không chỉ làm hỏng cấu trúc cơ học của dây dẫn mà còn tiềm ẩn nguy cơ phóng điện cực kỳ nguy hiểm. Bài viết này sẽ cung cấp bảng tra và công thức tính bán kính uốn cáp chuẩn xác nhất theo tiêu chuẩn quốc tế IEC.

Bán Kính Uốn Cáp Điện Là Gì? Tại Sao Phải Tuân Thủ Tiêu Chuẩn IEC?

Bán kính uốn cáp điện (Bending Radius) là bán kính nhỏ nhất mà một sợi cáp điện có thể được uốn cong một cách an toàn tại các góc cua, đoạn rẽ nhánh mà không làm tổn hại đến các lớp cấu tạo bên trong của cáp.

Hệ Quả Nguy Hiểm Khi Uốn Cáp Quá Gấp (Sai Tiêu Chuẩn)

Khi thi công ép cua cáp quá hẹp để luồn vào tủ điện hoặc đi qua các góc máng cáp chật chội:

• Rạn nứt lớp vỏ bảo vệ và cách điện: Lớp vỏ bọc PVC hoặc XLPE ở phía ngoài góc cong sẽ bị kéo căng quá mức dẫn đến rạn nứt hoặc mỏng đi, làm suy giảm khả năng cách điện và dễ bị rò rỉ điện ra thang máng cáp.

• Tổn thương lõi dẫn điện: Lõi đồng hoặc nhôm bên trong có thể bị biến dạng cơ học, gãy gập hoặc suy giảm tiết diện hiệu dụng tại điểm uốn cong. Điều này làm tăng điện trở cục bộ, gây ra hiện tượng phát nhiệt tích tụ cực lớn và dẫn đến sự cố chập cháy hoặc sụt áp trên đường dây tại điểm thắt nút.

• Phóng điện cục bộ đối với cáp trung thế: Ở điện áp cao, việc uốn cong quá mức sẽ phá hủy lớp băng đồng màn chắn điện từ, gây ra hiện tượng phóng điện cục bộ phá hủy cáp từ bên trong.

Lợi Ích Khi Tuân Thủ Tiêu Chuẩn IEC 60502

Tiêu chuẩn quốc tế IEC 60502 (hoặc tiêu chuẩn quốc gia tương đương TCVN 5935) đưa ra các quy định cụ thể về bán kính uốn tối thiểu cho từng nhóm cáp dựa trên đường kính ngoài (D) của sợi cáp. Tuân thủ tiêu chuẩn này giúp sợi cáp giữ nguyên vẹn 100% đặc tính cơ – điện ban đầu, đảm bảo hệ thống vận hành bền bỉ trên 30 năm.

Bảng Tra Bán Kính Uốn Cáp Điện Tối Thiểu Theo Tiêu Chuẩn IEC

Bán kính uốn tối thiểu thường được biểu diễn dưới dạng một hệ số nhân với đường kính ngoài (D) của sợi cáp điện. Công thức tính là:

R (Bán kính uốn tối thiểu) = Hệ số uốn (k) * D (Đường kính ngoài của cáp)

Dưới đây là bảng tra hệ số uốn cáp (k) chuẩn theo tiêu chuẩn IEC cho các loại cáp điện hạ thế (0.6/1kV) và trung thế thông dụng:

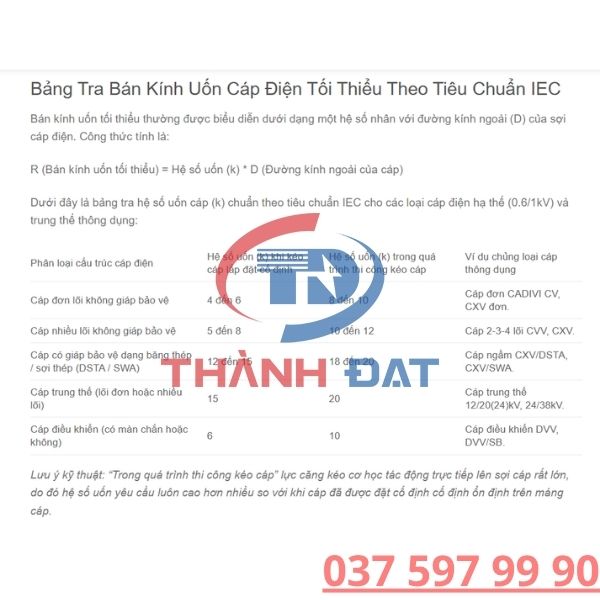

Phân loại cấu trúc cáp điện	Hệ số uốn (k) khi kéo cáp lắp đặt cố định	Hệ số uốn (k) trong quá trình thi công kéo cáp	Ví dụ chủng loại cáp thông dụng
Cáp đơn lõi không giáp bảo vệ	4 đến 6	8 đến 10	Cáp đơn CADIVI CV, CXV đơn.
Cáp nhiều lõi không giáp bảo vệ	5 đến 8	10 đến 12	Cáp 2-3-4 lõi CVV, CXV.
Cáp có giáp bảo vệ dạng băng thép / sợi thép (DSTA / SWA)	12 đến 15	18 đến 20	Cáp ngầm CXV/DSTA, CXV/SWA.
Cáp trung thế (lõi đơn hoặc nhiều lõi)	15	20	Cáp trung thế 12/20(24)kV, 24/38kV.
Cáp điều khiển (có màn chắn hoặc không)	6	10	Cáp điều khiển DVV, DVV/SB.

Lưu ý kỹ thuật: “Trong quá trình thi công kéo cáp” lực căng kéo cơ học tác động trực tiếp lên sợi cáp rất lớn, do đó hệ số uốn yêu cầu luôn cao hơn nhiều so với khi cáp đã được đặt cố định cố định ổn định trên máng cáp.

Hướng Dẫn Các Bước Tính Toán Bán Kính Uốn Cáp Thực Tế Tại Công Trình

Để áp dụng bảng tra một cách trực quan vào thực tế thi công tại công trường, bạn hãy thực hiện theo quy trình 3 bước khoa học dưới đây:

Bước 1: Tra Cứu Đường Kính Ngoài Của Cáp (D)

Đường kính ngoài (ký hiệu là D, tính bằng mm) là thông số được nhà sản xuất ghi rõ trong catalogue kỹ thuật của sợi cáp (ví dụ catalogue CADIVI, LS Vina).

• Ví dụ thực tế: Bạn cần thi công kéo đường cáp ngầm hạ thế CADIVI CXV/DSTA 3×50 + 1×35 mm2 (Cáp đồng 4 lõi có giáp băng thép bảo vệ). Tra catalogue hãng, ta tìm được đường kính ngoài gần đúng của sợi cáp này là D = 34.2 mm.

Bước 2: Xác Định Hệ Số Uốn (k)

Dựa vào cấu trúc sợi cáp ở Bước 1, đây là loại cáp nhiều lõi có giáp bảo vệ kim loại (DSTA) đi cố định trong hào cáp hoặc thang máng cáp. Đối chiếu bảng tra IEC phía trên, ta chọn hệ số uốn cố định tối thiểu là k = 12.

Bước 3: Tính Toán Bán Kính Uốn Cong Tối Thiểu (R)

Áp dụng công thức tính bán kính uốn:

• R = k * D = 12 * 34.2 mm = 410.4 mm (khoảng 41 cm).

Hướng dẫn thi công: Nghĩa là tại các góc rẽ, khúc cua hoặc điểm luồn vào đáy tủ điện MSB, bạn phải đảm bảo góc cua của sợi cáp này có bán kính tối thiểu là 41 cm (đường kính của vòng tròn uốn cong không được nhỏ hơn 82 cm). Nếu bạn ép góc hẹp hơn con số này, sợi cáp sẽ bị hỏng kết cấu cơ học, rạn nứt lớp băng thép bảo vệ bên trong và làm hỏng lớp vỏ bọc cách điện.

Những Lưu Ý Quan Trọng Khi Thiết Kế Và Thi Công Góc Cua Cáp

Để tránh các lỗi kỹ thuật bị tư vấn giám sát từ chối nghiệm thu, các kỹ sư thiết kế m&e và tổ trưởng thi công kéo cáp cần lưu ý:

• Tính Toán Quy Cách Thang Máng Cáp Phù Hợp: Khi thiết kế các co vuông (Co L), tê vuông (Co T) cho hệ thống thang máng cáp, kích thước của các phụ kiện co này phải đủ rộng để đáp ứng bán kính uốn tối thiểu của sợi cáp lớn nhất đi trên máng. Tránh trường hợp chọn co vuông quá hẹp khiến cáp bị ép sát góc máng.

• Kiểm Soát Nhiệt Độ Khi Thi Công: Nhựa PVC và XLPE có đặc tính bị giòn cứng và dễ rạn nứt khi ở nhiệt độ thấp. Khi thi công kéo cáp vào những ngày thời tiết quá lạnh (dưới 5 độ C), bạn cần chủ động làm ấm cáp trước khi uốn cong hoặc tăng hệ số uốn an toàn lên để tránh nứt vỏ bọc.

• Sử Dụng Trục Lăn Đỡ Cáp (Pully) Khi Kéo Cáp: Tại các điểm cua của hào cáp hoặc thang máng cáp trong quá trình kéo rải dây, bắt buộc phải bố trí các con lăn đỡ cáp (Pully góc) có bán kính phù hợp để dẫn hướng sợi cáp trượt êm ái, tránh việc cáp bị tì đè sát góc sắt gây xước vỏ và gập gãy cơ học.

Kết Luận

Tuân thủ bảng tra bán kính uốn cáp điện theo IEC là tiêu chuẩn kỹ thuật sống còn quyết định đến tính an toàn, độ tin cậy và tuổi thọ của toàn bộ hệ thống cơ điện trong công trình. Việc hiểu rõ bản chất, tính toán đúng bán kính uốn tối thiểu và áp dụng các biện pháp thi công kéo cáp khoa học sẽ giúp nhà thầu bàn giao những tuyến cáp đạt chất lượng hoàn hảo nhất, triệt tiêu mọi nguy cơ sự cố rò rỉ điện hay chập cháy nguy hiểm.
