Tiêu Chuẩn TCVN Mới Nhất Về Dây Và Cáp Điện Dùng Cho Công Trình Xây Dựng

Thành Đạt tiếp tục đồng hành cùng các kỹ sư cơ điện, các nhà thầu thi công và các đơn vị tư vấn giám sát mang đến những kiến thức pháp lý và kỹ thuật cốt lõi với bài tổng hợp tiêu chuẩn TCVN mới nhất về dây và cáp điện dùng cho công trình xây dựng. Trong hệ thống cơ điện (M&E), dây và cáp điện đóng vai trò như hệ tuần hoàn truyền dẫn năng lượng. Việc lựa chọn và nghiệm thu dây cáp điện tuân thủ nghiêm ngặt các Tiêu chuẩn Quốc gia (TCVN) và Quy chuẩn Quốc gia (QCVN) không chỉ đảm bảo an toàn vận hành, phòng chống nguy cơ hỏa hoạn cháy nổ mà còn là điều kiện tiên quyết để hồ sơ công trình được nghiệm thu bàn giao thuận lợi.

Tầm Quan Trọng Của Việc Tuân Thủ Tiêu Chuẩn TCVN Dây Cáp Điện

Áp dụng đúng các bộ tiêu chuẩn kỹ thuật hiện hành mang lại những giá trị cốt lõi cho dự án:

• Đảm bảo an toàn PCCC và tính mạng: Giảm thiểu tối đa sự cố chập cháy do quá tải, rò rỉ điện hoặc mài mòn lớp vỏ cách điện.

• Đáp ứng hồ sơ pháp lý nghiệm thu: Các cơ quan quản lý nhà nước, công an PCCC và thanh tra xây dựng bắt buộc kiểm tra chứng chỉ chất lượng (CO/CQ) của dây cáp điện theo hệ thống TCVN/QCVN tương ứng.

• Tối ưu độ bền và tiết kiệm điện: Dây cáp điện đạt chuẩn TCVN có điện trở suất thấp, giúp dẫn điện ổn định, giảm tổn hao điện năng và kéo dài tuổi thọ công trình trên 30 năm.

Các Tiêu Chuẩn TCVN Cốt Lõi Áp Dụng Cho Dây Và Cáp Điện Công Trình

Dưới đây là các bộ tiêu chuẩn TCVN quan trọng nhất mà mọi kỹ sư và nhà thầu cần nắm rõ khi bóc tách dự toán cũng như nghiệm thu vật tư đầu vào:

Bộ Tiêu Chuẩn TCVN 6610 (Tương Đương IEC 60227) – Dây Điện Bọc Nhựa PVC

Đây là bộ tiêu chuẩn áp dụng cho các loại dây điện dân dụng, dây dẹp, dây tròn dẻo có điện áp danh định đến 450/750V:

• TCVN 6610-1 & TCVN 6610-3: Quy định chung và yêu cầu kỹ thuật cho dây không có vỏ bọc dùng cho lắp đặt cố định (như dây đơn cứng VC, dây đơn mềm VCm).

• TCVN 6610-5: Yêu cầu cho cáp dẻo (dây đôi dẹp FA, cáp tròn dẻo nhiều lõi).

Bộ Tiêu Chuẩn TCVN 5935 (Tương Đương IEC 60502) – Cáp Điện Lực Hạ Thế

Áp dụng cho các dòng cáp điện lực bọc cách điện dạng đùn có điện áp danh định từ 1kV ($0.6/1\text{ kV}$) đến 30kV:

• TCVN 5935-1: Áp dụng cho cáp điện lực hạ thế $0.6/1\text{ kV}$ cách điện PVC hoặc XLPE (các dòng cáp CVV, CXV, cáp giáp băng DSTA/DATA). Quy định khắt khe về chiều dày vỏ cách điện, điện trở ruột dẫn và khả năng chịu nhiệt.

Tiêu Chuẩn Ruột Dẫn TCVN 6612 (Tương Đương IEC 60228)

Tiêu chuẩn này quy định về ruột dẫn của cáp điện (bằng Đồng hoặc Nhôm):

• Phân loại ruột dẫn thành các cấp (Class 1: Ruột đặc; Class 2: Ruột bện xoắn; Class 5 & 6: Ruột mềm nhiều sợi nhỏ).

• Quy định mức điện trở một chiều ($R_{\max}$) tối đa cho phép trên mỗi km chiều dài ở 20 độ C.

Quy Chuẩn QCVN 06:2022/BXD & QCVN 06:2023/BXD – An Toàn Cháy Cho Nhà Và Công Trình

Đây là quy chuẩn kỹ thuật bắt buộc liên quan đến công tác PCCC đối với hệ thống dây cáp điện:

• Cáp chống cháy (Fire Resistant – FR): Bắt buộc sử dụng cho hệ thống bơm PCCC, quạt hút khói tầng hầm, đèn chiếu sáng sự cố, thang máy chữa cháy. Phải đảm bảo duy trì tính liên tục của mạch điện trong điều kiện ngọn lửa (đạt tiêu chuẩn TCVN 9615 / IEC 60331).

• Cáp chậm cháy / Không độc hại (LSZH / LSHF): Yêu cầu cho các công trình tập trung đông người (bệnh viện, trường học, trung tâm thương mại) nhằm hạn chế sinh khói độc và khí ăn mòn khi xảy ra sự cố cháy.

Bảng Tra Cứu Các Tiêu Chuẩn TCVN Phổ Biến Cho Từng Loại Dây Cáp

Loại dây cáp điện	Tiêu chuẩn TCVN áp dụng	Ứng dụng thực tế tại công trình
Dây điện dân dụng (VC, VCm, FA)	TCVN 6610-3 / TCVN 6610-5	Hệ thống chiếu sáng, ổ cắm sinh hoạt.
Cáp điện lực hạ thế (CVV, CXV)	TCVN 5935-1 / IEC 60502-1	Trục nguồn tổng, tủ MSB, tủ tầng DB.

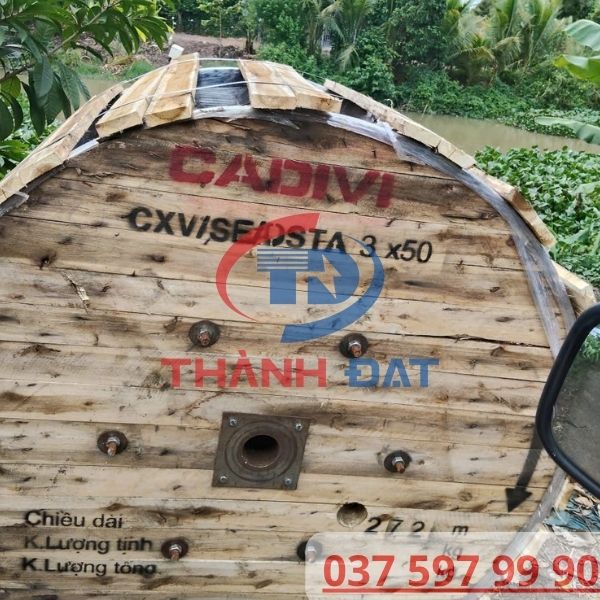

Cáp ngầm chống va đập (DSTA, DATA)	TCVN 5935-1	Chôn ngầm trực tiếp dưới lòng đất.
Cáp vặn xoắn (DUCV, DUAV)	TCVN 6447 / TCVN 5935	Treo kéo đường dây nguồn trên không.
Cáp chống cháy (FR, CXV/FR)	QCVN 06 / TCVN 9615 (IEC 60331)	Hệ thống PCCC, quạt hút khói, thang máy.

Các Thông Số Kỹ Thuật Bắt Buộc Kiểm Tra Khi Nghiệm Thu Vật Tư

Khi tiếp nhận dây cáp điện đưa vào công trình xây dựng, kỹ sư giám sát và nhà thầu cần kiểm tra kỹ 4 thông số tiêu chuẩn sau:

• Tiết diện lõi dẫn (mm2): Phải đúng với hồ sơ thiết kế, đường kính sợi đồng/nhôm không được bị xén bớt.

• Điện trở ruột dẫn (Omega/km): Kiểm tra theo tiêu chuẩn TCVN 6612, điện trở càng nhỏ chứng tỏ độ tinh khiết đồng/nhôm càng cao.

• Độ dày lớp cách điện (mm): Lớp nhựa PVC hoặc XLPE phải đồng đều, không bọt khí, đúng chiều dày danh định TCVN 5935.

• Hồ sơ CO/CQ đi kèm: Lô hàng phải có chứng chỉ xuất xưởng và kết quả thử nghiệm mẫu (Test Report) đạt chuẩn TCVN do đơn vị kiểm định uy tín cấp.

Thành Đạt – Nhà Phân Phối Dây Cáp Điện Đạt Chuẩn TCVN Uy Tín

Để đảm bảo 100% dây cáp điện đưa vào công trình đáp ứng đúng các tiêu chuẩn TCVN và quy chuẩn PCCC hiện hành, việc tìm kiếm một nhà cung cấp uy tín là yếu tố sống còn.

Thành Đạt tự hào là nhà phân phối chính hãng các thương hiệu dây cáp điện hàng đầu (CADIVI, DAPHACO, LS VINA, Thăng Long…), cam kết:

• Đầy đủ hồ sơ pháp lý: Bàn giao 100% chứng chỉ CO/CQ, tem chống giả và phiếu kiểm định chất lượng đạt chuẩn TCVN cho mọi lô hàng.

• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư hỗ trợ bóc tách bản vẽ, tư vấn giải pháp dây cáp điện đúng chuẩn QCVN 06 về PCCC.

• Giá chiết khấu tốt nhất: Chính sách giá cạnh tranh tối ưu chi phí cho các dự án xây dựng toàn quốc.

Kết Luận

Nắm vững tiêu chuẩn TCVN mới nhất về dây và cáp điện dùng cho công trình xây dựng là chìa khóa giúp các nhà thầu và kỹ sư thi công an toàn, đúng pháp lý và đảm bảo chất lượng bền vững cho mọi dự án. Hãy luôn ưu tiên lựa chọn những sản phẩm đạt chuẩn TCVN từ các nhà phân phối uy tín như Thành Đạt!
