Cáp Trung Thế CXV/SE CADIVI 24kV: Giải Pháp An Toàn Pha & Kiểm Soát Điện Trường Tối Ưu
Đỉnh cao của sự an toàn trong lưới điện trung thế 3 pha. Với cấu trúc màn chắn kim loại riêng biệt cho từng lõi (SE), cáp CXV/SE CADIVI triệt tiêu hoàn toàn nhiễu điện từ xuyên pha, đảm bảo sự ổn định tuyệt đối cho hệ thống trạm biến áp và các khu công nghiệp trọng điểm. Báo giá Thành Đạt 2026.
1. Cáp CXV/SE CADIVI 24kV là gì? Sự khác biệt của cấu trúc "SE"
Cáp CXV/SE CADIVI 24kV là dòng cáp điện lực trung thế 3 lõi đặc biệt. Ký hiệu SE (Screened Each core) đại diện cho thiết kế màn chắn kim loại (thường là băng đồng) bao phủ riêng biệt lên từng lõi dẫn điện thay vì bọc chung một lớp màn chắn cho cả 3 lõi.
Thiết kế này tạo ra một điện trường hướng tâm xung quanh mỗi pha dẫn điện. Điều này không chỉ giúp dàn đều điện áp trên lớp cách điện XLPE mà còn ngăn chặn sự phóng điện giữa các pha trong trường hợp cáp vận hành ở tải cao hoặc trong môi trường ẩm ướt, mang lại độ tin cậy vận hành cao hơn hẳn các dòng cáp trung thế phổ thông.

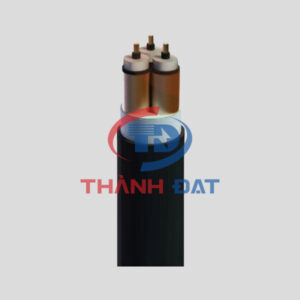

Hình 1: Cấu tạo cáp CXV/SE với 3 lõi được bọc màn chắn băng đồng riêng biệt, đảm bảo an toàn điện môi.
2. Cấu tạo kỹ thuật đa tầng đạt chuẩn IEC 60502-2
Mỗi sợi cáp CXV/SE xuất xưởng từ nhà máy CADIVI đều trải qua quy trình kiểm soát nghiêm ngặt với cấu tạo 6 lớp chuyên sâu:
- Ruột dẫn: 3 lõi đồng nguyên chất bện tròn ép chặt, đảm bảo dòng tải định mức lên đến 24kV.
- Lớp bán dẫn ruột dẫn: Loại bỏ các điểm tập trung điện trường tại bề mặt lõi đồng.
- Cách điện XLPE: Vật liệu Polyethylene liên kết ngang cao cấp, chịu nhiệt làm việc dài hạn ở 90°C.
- Màn chắn kim loại riêng (SE): Mỗi pha được bọc một lớp băng đồng, giúp định hình điện trường và thoát dòng rò cục bộ.
- Lớp độn & Lớp bọc lót: Giữ cho cấu trúc 3 lõi luôn ổn định, tròn đều dưới tác động ngoại lực.
- Vỏ bọc PVC: Nhựa PVC đen bền chắc, kháng tia UV và các hóa chất trong lòng đất.
3. Thông số kỹ thuật vận hành
| Đặc tính kỹ thuật | Thông số chi tiết |
|---|---|
| Điện áp danh định (Uo/U) | 12/20 (24) kV |
| Nhiệt độ lõi dẫn lớn nhất | 90°C (Vận hành bình thường) |
| Nhiệt độ ngắn mạch lớn nhất | 250°C (Thời gian ≤ 5 giây) |
| Cấu trúc màn chắn | Màn chắn đồng riêng cho mỗi pha (SE) |
| Tiêu chuẩn sản xuất | TCVN 5935-2 / IEC 60502-2 |
4. Ưu điểm vượt trội của dòng cáp CXV/SE
Khả năng chống nhiễu pha tuyệt đối
Việc cách ly điện trường giữa các pha giúp hệ thống tránh được hiện tượng cảm ứng điện từ không mong muốn, cực kỳ quan trọng trong các trạm biến áp có không gian lắp đặt hẹp.
Tản nhiệt hiệu quả, nâng cao tuổi thọ
Nhờ cấu trúc màn chắn đồng bọc quanh từng lõi, khả năng thoát nhiệt của cáp CXV/SE tốt hơn so với cáp màn chắn chung, từ đó kéo dài tuổi thọ của lớp cách điện XLPE thêm nhiều năm.
Dễ dàng lắp đặt đầu cáp
Kỹ thuật viên thi công có thể dễ dàng tách pha và xử lý đầu cáp (Termination) tại các tủ RMU hoặc máy biến áp một cách chính xác nhờ các pha đã được định hình điện trường sẵn.
5. Bảng giá tham khảo cáp CXV/SE CADIVI (2026)
Đại lý Thành Đạt hỗ trợ báo giá dự án với chiết khấu tốt nhất cho các nhà thầu cơ điện (giá chưa VAT):
| Quy cách (3 lõi x Tiết diện) | Giá tham khảo (VNĐ/m) |
|---|---|
| CXV/SE 3x35 mm² | ~ 225.000 - 240.000 |
| CXV/SE 3x50 mm² | ~ 275.000 - 295.000 |
| CXV/SE 3x95 mm² | ~ 455.000 - 480.000 |
| CXV/SE 3x150 mm² | ~ 640.000 - 680.000 |
| CXV/SE 3x240 mm² | ~ 960.000 - 1.050.000 |
6. Góc chuyên gia Thành Đạt: Lưu ý khi nghiệm thu cáp 24kV
Khi chọn mua cáp CXV/SE cho dự án, quý khách cần kiểm tra kỹ Ký hiệu trên vỏ cáp. Một sợi cáp đạt chuẩn phải ghi rõ cấp điện áp 12/20(24)kV và tiêu chuẩn IEC 60502-2. Tại Thành Đạt, chúng tôi luôn khuyến nghị khách hàng yêu cầu Biên bản thử nghiệm (Factory Test Report), trong đó các thông số về điện trở cách điện và thử nghiệm điện áp cao phải được ghi nhận rõ ràng. Điều này không chỉ đảm bảo an toàn cho công trình mà còn giúp quy trình nghiệm thu với điện lực (EVN) diễn ra nhanh chóng, thuận lợi.
7. Tại sao nên chọn Thành Đạt cho vật tư trung thế?
Thành Đạt – Đối tác chiến lược của CADIVI, chuyên cung ứng cáp trung thế cho các dự án hạ tầng TP.HCM và khu vực miền Nam:
✓ Hàng chính hãng 100%: Cam kết đền bù nếu phát hiện hàng giả, hàng kém chất lượng.
✓ Chiết khấu vượt trội: Chính sách giá cạnh tranh nhất cho các đại lý và đơn vị xây lắp điện.
✓ Đầy đủ CO/CQ: Cung cấp trọn bộ hồ sơ kỹ thuật cho mọi lô hàng cáp trung thế.
✓ Vận chuyển chuyên nghiệp: Hệ thống xe cẩu hiện đại, đảm bảo cuộn cáp được hạ tại hiện trường an toàn, không móp méo.
